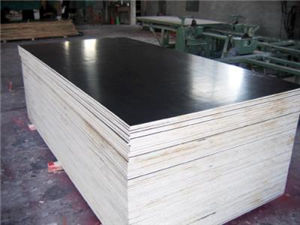

建筑模板是混凝土结构施工的重要工具. 它是一种临时支撑结构. 按设计要求制作，使混凝土结构和构件按规定位置和几何尺寸成型，保持建筑模板支架的正确位置，承受建筑模板自重和作用在其上的外。 竹胶合板是一种建筑覆盖模板. 今天，我将向大家介绍覆膜竹胶合板的生产。
i. 生产工艺流程设计；
将竹子切割开，去黄去绿，串成竹条，竹帘厚，竹席切边，热压，一两次成组烘干，浸胶，烘干一次，封边，检验一。
二. 竹席厚竹帘
厚芯竹帘和竹席是将6 - 8a的新鲜毛竹切割开，切割开，去黄去绿，然后用纵切机将竹条沿串方向切开，制成不同厚度和规格的。 用厚芯竹帘织成的竹条厚度高达2. 5～4. 0 mm，竹席编织的竹条厚度一般为0. 6mm，薄竹条宽度10 ~ 20窦宪长度根据产品的宽度和英寸。 竹条分切时，要求薄竹条厚度均匀，竹席的厚芯竹帘和薄竹条无竹青、黄，不得有霉变、腐烂、油污、污垢等现象，编织均匀、紧凑，厚度规格。
三. 粘着剂
[竹胶合板模板通常采用两种耐候合成树脂胶粘剂。 第一种是芯层粘合剂. 一般来说，可以使用中温固化酚醛树脂粘合剂( pf ). 其技术指标为:固含量51 %，粘度138 MPa. s (涂层- 4杯，20℃)，ph 9. 0 ~ 9. 5、游离醛含量<0. 40%,游离酚含量<2. 0%,外 观为。第2类是表层浸渍纸用胶粘剂,要求耐 候性、耐磨性、耐碱性和渗透性好,因此应使用低分子 量的酚醛树脂改性胶或三聚氰胺。本研究采 用永安兴国人造板有限公司配制的用于浸渍的酚醛 树脂改性胶,该胶粘剂用三聚氰胺进行改性,酚醛树 脂与三聚氰胺的配比为10: 1,添加了 一定量的增色 剂和增亮剂,并选择好合适的工艺条件，以保证覆膜 厚帘竹胶合板模板的板面色泽均匀和板面。
四、硫酸盐木浆纸
作为浸渍用的覆面纸要求均质、光滑、含杂质少， 并具有良好的遮盖能力、吸墨能力和足够的。 纸的质量要符合以下技术参数:定量100~ 120g/m2, 含水率为5%~ 8%,干断裂度> 3为100 %精制硫酸盐木浆，施胶量为80 % - 90 %，挥发分含量为15 % - 20。 浸渍时，应控制纸带在浸渍液中的停留时间、薄膜纸在干燥器中的移动速度和干燥温度等工艺参数，干燥温度应控制在90 - 9。
热点资讯
